Atlantic THERMOSTAT ELECTRONIQUE MONO CHAUFFE-EAU ACI THERMOR 50-100L

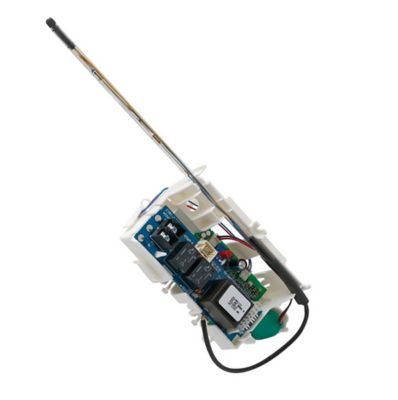

PLATINE ELECTRONIQUE THERMOSTAT 1200W MONO 230V TEC 2012 NON KITABLE ATLANTIC 153105 - ZENEO ACI Vertical mural MONO 50L 75L 100L THERMOR 241057 - DURALIS 50L ACI Vertical MONO 251056 - DURALIS 75L ACI HYBRIDE Vertical MONO 261067 - DURALIS 100L ACI HYBRIDE Vertical MONO 861410 - DURALIS 100L ACI HYBRIDE Vertical MONO Les chauffe-eau électriques ACI (à Courant Imposé ) sont équipés d'un thermostat électronique qui a pour rôle la régulation de la température et l'optimisation du chauffage de l'eau. Cette platine électronique régule également l'alimentation de l'anode en titane. Le thermostat électronique est équipé d'une sonde dans laquelle est incorporée une thermistance, une résistance dont la valeur ohmique est fonction de sa température. Une régulation électronique utilise cette variation afin d'enclencher ou de déclencher un contact d'alimentation de la résistance selon que la température est inférieure ou supérieure au réglage du thermostat. Une seconde thermistance peut aussi être présente pour que le thermostat électronique puisse mesurer le contenu d'eau chaude disponible et ainsi optimiser la chauffe en fonction de l'utilisation. Une dernière sonde à coefficient de température négatif (CTN) peut aussi équiper le chauffe-eau pour permettre l'affichage de la température de l'eau. Votre chauffe-eau ne chauffe plus et vous n'avez pas d'eau chaude ? Attention, le contrôle nécessite un travail sous alimentation. Il est nécessaire de prendre toutes les précautions d'usage. Munissez-vous d'un tournevis plat, d'un tournevis cruciforme et d'un multimètre et vérifiez l'état de votre thermostat électronique. Les produits concernés par cet article sont les chauffe-eau électriques Thermor : Duralis, Visualis, ACI+ et Familio. ÉTAPE 1 : CONTRÔLEZ L'ALIMENTATION EN ENTRÉE DU THERMOSTAT À l'aide d'un appareil de mesure multimètre, contrôlez l'alimentation à l'entrée du thermostat. - Votre carte électronique est bleue ou verte (monophasé) : la tension doit être d'environ 230V. Réglez le multimètre sur un calibre supérieur à 300 Volts (alternatif). - Votre carte électronique est rouge (triphasé) : la tension doit être d'environ 400V. Réglez le multimètre sur un calibre supérieur à 400 Volts (alternatif). Si vous constatez une absence de tension à l'entrée du thermostat : l'origine du problème est liée à votre installation électrique. Controlez votre installation électrique. ÉTAPE 2 : LA TENSION D'ALIMENTATION EST-ELLE CONFORME ? - Le voyant orange est éteint : le thermostat est hors service. changez la carte thermostat. - Le voyant orange est allumé : procédez à la vérification de la tension sur les bornes de la résistance entre le fil bleu et chaque fils rouge (voir étape 3 ) ÉTAPE 3 : VÉRIFICATION DE LA TENSION SUR LES BORNES DE LA RÉSISTANCE : - Si la tension est d'environ 230 Volts entre le fil bleu et chaque fils rouge, l'alimentation de la résistance est correcte. Vérifiez alors le fonctionnement de la résistance et procedez à son remplacement. (si votre chauffe-eau fonctionne en heure creuse, le mettre en marche forcée). - Il n'y a pas de tension détectée sur les bornes de la résistance. La sonde ou le thermostat sont hors service. Procedez au remplacement de la sonde et du thermostat électronique. ÉTAPE 4 : CONTRÔLEZ LA SONDE Sortez la sonde de son logement (doigt de gant). Vérifiez si la sonde n'est pas cassée ou humide : remplacez la sonde ou le thermostat. La sonde est humide, trace de rouille ou de calcaire : remplacez la sonde, le thermostat et le corps de chauffe.
